Особенности

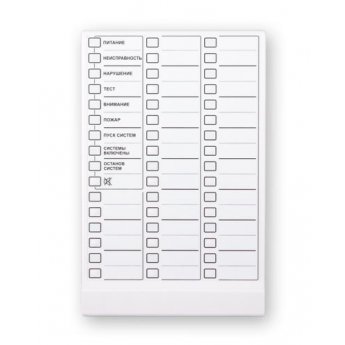

- Астра-863 исполнение Б - основной блок индикации, работающий под управлением ППКОП Астра серии Pro;
- информационный обмен с ППКОП по проводному интерфейсу RS-485;
- трехцветная индикация извещений по ГОСТ Р 53325;
- звуковое сопровождение извещений;
- сброс звукового сигнала кнопкой;
- один вход для подключения считывателей идентификаторов ТМ (Touch memory по спецификации Dallas Semiconductor DS1990A(R)) и выход для подключения светодиода считывателя;
- 19 кнопок раздельного управления разделами с учетом полномочий предварительно вводимого идентификатора ТМ;
- два входа питания (основной и резервный) по ГОСТ Р 53325;
- один вход (Zone) контроля исправности внешнего источника питания по ГОСТ Р 53325;
- информационный интерфейс SL для подключения до 4-х дополнительных блоков расширения Астра-863 исп. БР (24 индикатора, 24 кнопки управления);
- выход питания для дополнительных блоков расширения Астра-863 исп. БР;
- программирование привязок индикаторов и кнопок управления к разделам системы с помощью программного комплекса мониторинга ПКМ Астра Pro.
-
Технические данные
напряжение питания 10÷27 В потребляемый ток от источника питания 12 В (без учета расширителей), не более* 220 мА потребляемый ток от источника питания 24 В (без учета расширителей), не более** 150 мА дальность интерфейса RS-485, не более 1000 м дальность интерфейса ТМ, не более 25 м Параметр входа Zone для контроля исправности источников питания: - напряжение на клеммах в дежурном режиме 5 В - сопротивление входа в состоянии "Норма" от 3 до 5 кОм - сопротивление входа в состоянии "Нарушение" от 0 до 3 или более 5 кОм - время интегрирования входа 300+30 мс - ток короткого замыкания на клеммах Zone, не более 20 мА Параметры линии расширения: - напряжение выхода питания 5 В - активное сопротивление, не более 100 Ом - емкость между проводниками, не более 0,033 мкФ - длина, не более 10 м - количество подключаемых расширителей, не более 4 шт. Условия эксплуатации: - температура от -10 до +55°С - относительная влажность воздуха без конденсации влаги до 93% при +40°С - степень защиты оболочкой IP30
