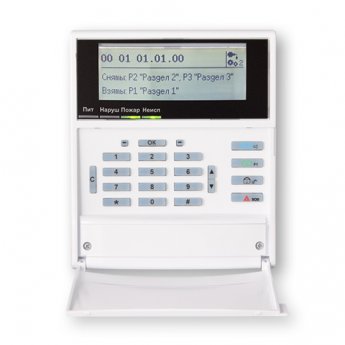

Прибор приемно-контрольный охранно-пожарный «Астра-812 Pro» предназначен для организации комбинированной (проводной и беспроводной) охранной, охранно-пожарной и других видов сигнализации (тревожной, аварийной, технологической и т.п.) в составе системы беспроводной охранно-пожарной сигнализации «Астра-РИ-М».
ППКОП «Астра-812 Pro» поддерживает работу с радиоустройствами системы «Астра-РИ-М» через радиорасширители «Астра-РИ-М РР», с радиоустройствами системы «Астра-Zитадель» через радиорасширители «Астра-Z РР».
Технические данные
| Рабочие частоты: |
|
| - литера 1 |
433,42 МГц |
| - литера 3 |
434,42 МГц |
| напряжение электропитания |
от 10 до 27 В |
| Ток потребления от источника электропитания 12 В / 24 В: |
|
| - без сменных модулей |
120 мА / 90 мА |
| - с модулем Астра-GSM |
210 мА / 120 мА |
| - с модулем Астра-LAN |
190 мА / 115 мА |
| - с модулем Астра-PSTN |
160 мА / 100 мА |
| - с модулем Астра-RS-485 |
150 мА / 100 мА |
| Параметры ШС (клеммы Z1-GND, Z2-GND): |
|
| - напряжение на клеммах ШС в дежурном режиме |
от 10 до 26,5 В |
| - ток короткого замыкания, не более |
20 мА |
| - сопротивление проводов, подключенных к входу ШС, не более |
220 Ом |
| - минимальное время нарушения ШС |
70 мс |
| Сопротивление* ШС в состоянии: |
|
| - "норма" |
от 3 до 5 кОм |
| - "нарушение" |
от 0 до 3 или более 5 кОм |
| Реле 1 (клеммы RELAY1): |
|
| - максимальное напряжение нагрузки, АС |
250 В |
| - максимальное напряжение нагрузки, DС |
27 В |
| - максимальный ток нагрузки, АС, DC |
5 А |
| Реле 2, 3 (клеммы RELAY2, RELAY3): |
|
| - максимальное напряжение нагрузки |
100 В |
| - максимальный ток нагрузки |
0, 1 А |
| Выходы типа "открытый коллектор" (клеммы ОС1, ОС2, ОС3): |
|
| - максимальное напряжение нагрузки |
27 В |
| - максимальный ток нагрузки |
0,5 А |
| Максимальная длина линии интерфейса: |
|
| - ТМ |
25 м |
| - WD |
25 м |
| - RS-485 |
1000 м |
| время технической готовности |
60 с |
| габаритные размеры прибора |
174х150х43 мм |
| масса прибора |
0,45 кг |
| Условия эксплуатации: |
|
| - температура |
от -10 до +55°С |
| - относительная влажность воздуха без конденсации влаги |
до 93% при +40°С |
| - степень защиты оболочкой |
IP30 |
* Допустимый разброс значений сопротивления не более 10 %.
Информативность
- четыре трехцветных индикатора:
- индикатор «ПИТ» - состояние питания всех устройств системы
- индикатор «НАРУШ» - общее состояние охранных разделов
- индикатор «ПОЖАР» - общее состояние пожарных разделов
- индикатор «НЕИСП» - общее состояние оборудования, неисправности
- программируемые релейные выходы RELAY1 - RELAY3 (физические выходы №1 - 3);
- программируемые выходы типа «открытый коллектор» OC1 - OC3 (физические выходы №4 - 6);
- встроенный звуковой сигнализатор (физический выход №7)
- вход/выход интерфейсной линии RS-485;
- 4 универсальных входа/выхода (клеммы А1-А4) для сменного модуля, установленного в слот
- интерфейс USB 2.0 для связи с ПК.
