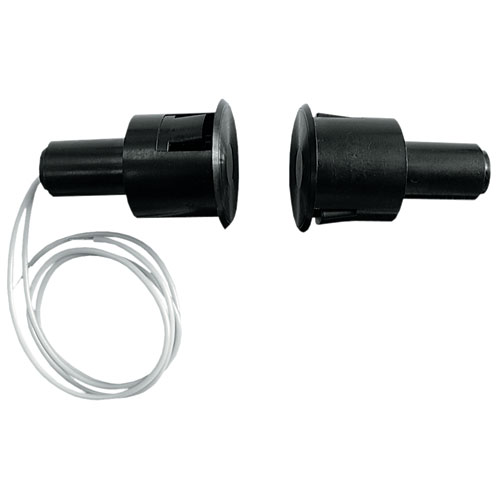

Магнитоконтактный датчик врезной. Тип контактов НЗ. Расстояние при: 1. размыкании контактов >45мм. 2. замыкании контактов <7мм. Максимальное коммутируемое напряжение 72В. Максимальный коммутируемый ток 0.3А. Рабочий диап. -50…+50°С. Габариты D23.5х35.2мм.
Извещатели охранные точечные магнитоконтактные ИО 102-6 предназначены для блокировки металлических дверных и оконных проёмов, сейфов, организации устройств типа "ловушка”, а также блокировки других конструктивных элементов зданий и сооружений на открывание или смещение с выдачей сигнала "тревога" путём размыкания (размыкания или замыкания для 102-6П) контактов геркона на приёмно-контрольный прибор, концентратор или пункт централизованного наблюдения.
По устойчивости к климатическим воздействиям окружающей среды исполнение извещателей 02 по ОСТ 25 1099-83 в диапазоне температур окружающего воздуха от -50 до +50 °C и относительной влажности до 90% при температуре +25 °C без конденсации влаги.
Извещатели рассчитаны на непрерывную круглосуточную работу. Наработка до отказа извещателей не менее 200000 часов.
Электрические характеристики 102-6:
- Диапазон коммутированных напряжений от 0,02 до 72 В постоянного или переменного тока.
- Диапазон коммутированного тока от 0,001 до 0,3 А, но суммарная мощность на контактах не должна превышать 10 Вт.
- Выходное сопротивление замкнутых контактов геркона не более 0,5 Ом при токе пропускания (100мкА - 10мА).
- При соосном расположении датчика и задающего элемента контакты извещатели должны быть:
- Замкнуты - при расстоянии между ними менее 7 мм при монтаже на металлических конструкциях и 10 мм при монтаже на немагнитных конструкциях
- Разомкнуты - при расстоянии между ними более 45 мм.
